近年来，液晶显示技术飞速发展，无论是应用在显示器上还是电视上，终端商在定制液晶显示模组的过程中，有几个重要的参数。一个尺寸，一个分辨率，一个接口，一个屏幕亮度。

今天重点分享液晶显示模组亮度的一些知识。电子产品在不同场景中对亮度的要求是不同的。有的电子产品比如家电，生活电器，用的屏幕都是低亮的250-300Nit，配合一体黑工艺做出高级感。有的电子产品对亮度要求非常高，比如户外的物流PDA，小区门口的道闸面部识别，军用的工具箱电脑，都要求1000Nit以上。

可见在不同环境的应用领域，对液晶显示屏模组的选型不同。 如室内和室外两种应用的环境不同，也应选择不同类型的液晶显示屏模组。

一、液晶模组在不同环境下的亮度

首先，可以通过不同亮度的液晶显示屏进行室内和室外选择匹配，两种产品亮度参考值供你参考：

1. X<500cd/m2：普通亮度，适用范围为正常可视环境下，如室内且室内亮度较暗的环境下。

2. X>800cd/m2：较高亮度，使用范围为较强光的环境下，如太阳光下，可视的效果比普亮要好。

其次，可以通过全透和半反半透型选择使用：

1.全透型：匹配普通亮度则室内使用，匹配较高亮度则室外使用。

2.半反半透型：适合在室外强烈光照下使用，显示效果清晰，不反光。但价格较为昂贵。

所以，选择液晶显示屏液晶模组时不但需要根据相关电路参数、产品参数进行选择，还要根据使用环境选择合适的液晶显示模组。

二、液晶模组增亮的7种方法

液晶显示屏决定亮度的因素除开非正常的加大工作电流电压外，决定亮度的因素还有：背光亮度，偏光片是否增亮，液晶玻璃的透光率。

一般常用的增亮手段有：

1.在玻璃的下表面贴增亮片，可以增加百分之20-30亮度

2.背光的反射，用3M的ESR可以增加百分之5-8

3.增光膜用高亮的，可以增加百分之2-3

4.用V-CUT的导光板，可以增加百分之5

5.用高亮的灯，可以增加百分之5-10

6.用双心灯，亮度可以增加百分之50左右

7.如果亮度要做1000以上，开模做双排灯

三、分享一个高亮液晶模组设计方案

高亮度模组主要用在商业和工业体现，除了对亮度方面的要求外，还要对防水等级和散热设计有特殊的要求，我们从显示最核心的数据出发，根据人眼睛和太阳环境亮度，得出要成为高亮度显示模组必须满足以下两方面的要求。

1.高亮度模组的关键技术

液晶显示屏的亮度能够达到 1 000 cd/m2, 实现阳光下可视，使用寿命达到一般液晶显示器的指标。

2. 技术指标

液晶屏的亮度：> 1 000cd/m2(9 点平均亮度);

对比度：> 1 000：1;

使用寿命: > 50 000 小时;

液晶屏响应速度：< 8 ms;

功耗：< 100 W;

显示颜色：1 670 万色;

液晶屏接口：LVDS(低压差分信号);

分辨率: 1 366×768。

通过理论设计和仿真模拟后，制定如下方案。

3.创新特点

采取直下式 LED 背光的设计，和特殊的散热方式，使得液晶屏的亮度达到高亮以及超高亮的标准，可以实现在各种复杂光学环境下的良好的显示效果，比如阳光直射、橱窗像人行道展示等。

4.关键技术

(1)采用 LED 作为背光，节能，省电。采用 LED 背光，可以达到高亮以及超高亮的要求，而且LED 具有低能耗、高效率、长寿命的特点，所以本项目是集节能、省电于一体的高端产品。

(2)用直下式底背光设计，由较多的点光源构成背光源，可以实现更高的集成度，以达到超高显示亮度。

(3)使用最新的 COB (Chip on Board) 封装方式的 LED，散热性，继承性更好，寿命长，可靠性高。

5.技术路线

本项目采用 LED 背光，重量轻、厚度薄，低功耗、低热量，高亮宽温工作，长寿命易加固。另外，冷阴极灯管含重金属汞且采用高压的方式来驱动，而 LED 除了低能耗、不含有毒物质外，还是低压器件，其安全性远远好于冷阴极灯管。

传统直下式冷阴极荧光灯高亮背光，厚度双倍增加，而高功耗又造成高热，给高温工作带来困难，对于大尺寸 LCD 的背光，需要更长的灯管和更高电压的逆变电源。而此项目使用的是 LED 背光，既未增加外观尺寸，也未增加原屏厚度，又不会令液晶模组产生高热。真正做到了重量轻厚度薄，低功耗低热量，高亮宽温工作，长寿命易加固。

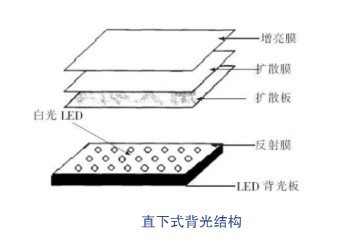

设计方式上,采用直下方式。直下方式是在面板背后均匀分布 LED,光源发散的光可以均匀传达到整个画面上。专家普遍认为直下背光可以更准确的呈现图像,并展现出优秀的色彩和明暗对比效果。

LED 光的散发需要一定的空间,直下式背光技术想减少厚度,就需要更紧密地安装更多的 LED，使光扩散空间最小化或者把调谐器、电源稳压器部等基板部分单独分离出来。但是，如果要使用 LED 背光实现高亮度的显示效果，就必须采用底面式的设计。

LED 背光是用 DC 直流电源，不再使用逆变电源，大大提高了电源转换效率，同时也大大提高了产品的可靠性，而模块化的背光设计，无须使用大功率 LED 驱动模块和供电电源，使大尺寸 LCD 背光的制造不再成为高不可攀的难题。

本项目采用发光二极管作为液晶屏的背光，跟传统的冷阴极灯管相比，更加环保，并且发光二极管由于发光效率高于传统的冷阴极灯管，因此也更加节能。

传统设计都是采用增加很多条冷阴极的灯管实现，除耗电和含有害物质外，还采用高压的方式来驱动。而发光二极管是低压器件，其安全性远远好于冷阴极灯管。这也是为什么我们在传统的液晶电视机后面能够看到高压-危险的警告，而发光二极管设计的电视机则无需这方面的安全顾虑。

一般通过使用直下式用的利于光线发散的透镜来改善 LED 阵列的混光效果，在一定程度上减小了背光模组的厚度，使得采用直下式背光的 LCD 结构薄型化。

同时，较之侧背光结构需使用成本较高的导光板，采用直下式结构只需考虑透镜和扩散板成本，且同等亮度下所用 LED 数量较少，甚至可以实现超高亮度的性能要求。因此采用直下式背光结构，在成本和能耗上具有明显优势，特别是对于大尺寸的液晶显示器，结构厚重的劣势更加不明显，而低成本和低能耗的优势更为突出。

四、高亮度液晶模组的市场预期

液晶技术越趋于成熟稳定，高亮超高亮 LED 背光液晶显示由于其在强阳光下和严寒环境的高清晰显示，极大地提高了液晶显示产品的应用范围。是户外图像显示及商业广告商梦寐以求的产品。可广泛应用于航空、舰船、油田、火车、城市公交及长途大巴的移动多媒体显示、公众场馆商业广告显示、工控行业，图像监控系统及其它特殊要求的图像显示，是国防和各行各业不可或缺的高科技产品，市场需求与日俱增。

互联网时代乘以物联网，又在工业升级驱动下让高亮度显示需求量大大提升，未来在半户外以及户外，高亮度显示是必配产品，配合国家战略发展转型，高亮度显示模组从之前的小作坊将走进大公司的批量车间，有理由相信，整个高亮度显示模组将大有可为。从显示技术的成熟性来讲，TFT-LCD 高亮度模组将是市场主流。

赛时达科技专注液晶模组，有高亮屏的定制，相应尺寸分辨率都有对应的高亮屏在试产或者量产，我们在很多领域都成功帮客户定制了液晶屏亮度。
