赛时达:关于液晶屏驱动板,你了解多少?带你了解液晶显示屏驱动板

文章来源:赛时达科技 / 作者:赛时达科技 / 发表时间:2024-05-31

液晶屏如果出现无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象,那有可能是液晶屏驱动板损坏,这在液晶显示器故障中占有较大的比例。

所以这篇文章主要带你了解液晶屏驱动板知识。



一、液晶屏驱动板是什么?

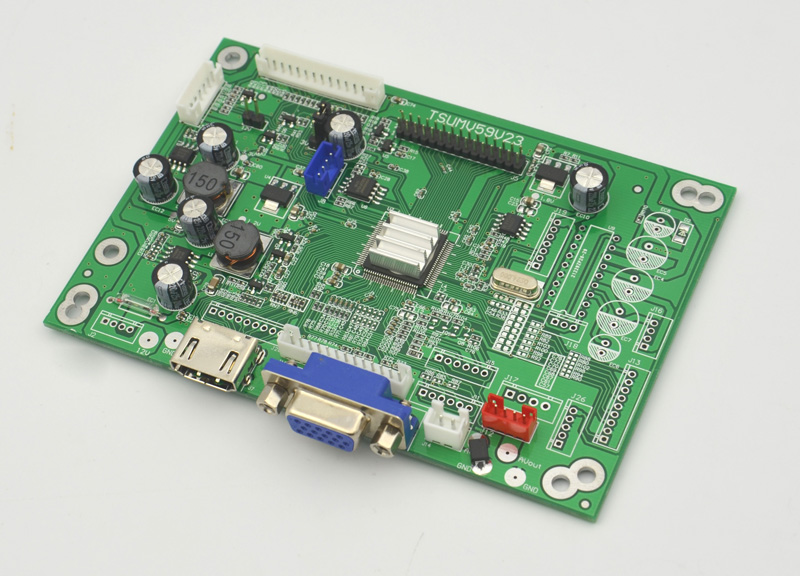

想象一下,液晶屏就像一块神奇的画布,可以显示各种图像和视频。而液晶屏驱动板(LCD driver board)就像是一个聪明的指挥家,它负责将模拟信号转化为数字信号,或是将一种数字信号转化为另一种数字信号,告诉这块画布该如何显示图像和视频。



从以上可知,驱动板就是显示器的主板,又叫做驱屏板。它的作用就是显示输入信号源的画面。如果是电脑给的信号过来,那么复制模式下电脑桌面是什么,投屏的显示器面板上就是什么画面。

二、液晶屏驱动板组成

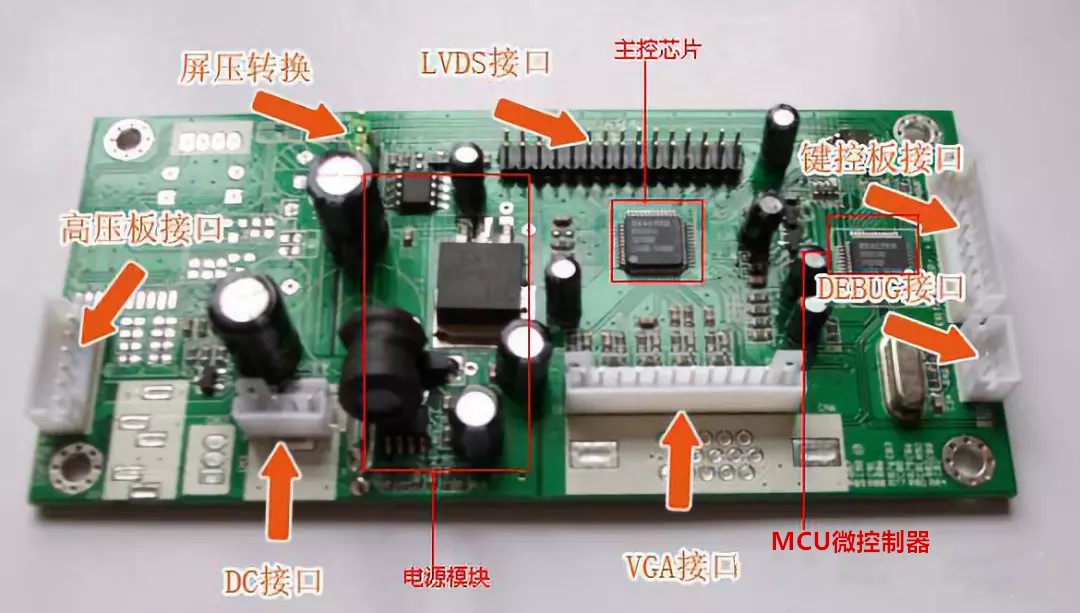

液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。



驱动板上有MCU单元:它是液晶显示器的大脑和控制中心。

电源板:由于将交流市电220V转换成液晶显示器工作所需的直流12V,5V,3V等。

背光板(也称高压板):用于将主板输出的12V直流电压转换成PANEL需要的1500到1800伏的高频交流电压,用于点亮PANEL的背光灯,现在的大多数液晶显示器将电源板和背光板做在一起,也就是所谓的电源背光二合一板。

三、液晶屏驱动板工作原理

驱动板的工作原理就是接收与转换信号。

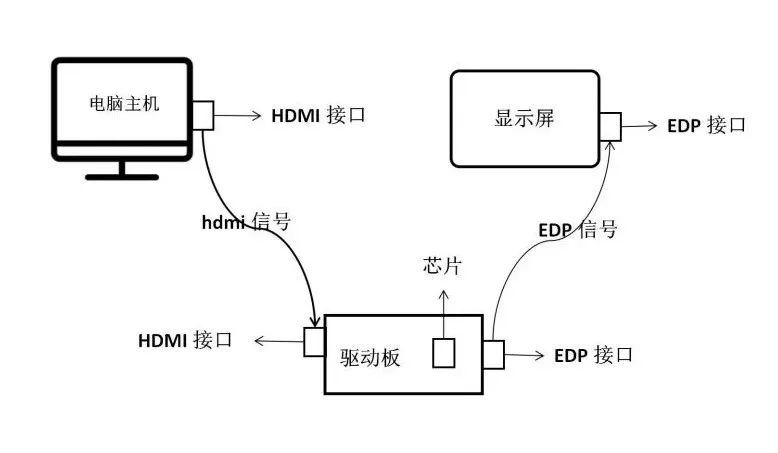

液晶屏驱动板是怎么传输显示信号的?请看下图,按下开机键电脑屏亮起来,显示信号就完成了传输。传输过程有三个主要部件工作:电脑显卡,驱动板,显示面板。

信号从主机显卡的输出接口出发,又从驱动板的输入接口进来,驱动板的芯片收到信号之后,根据芯片里烧录面板的资料,把图像信号转换为显示信号,再输出给到显示屏面板。

在这个过程里,驱动板把显卡给的信号转成了能够进入显示面板的信号,传输协议从HDMI 换成了eDP。

简单来说,显示信号传输的过程,就是信号从电脑出发,经过驱动板转换,然后进入显示面板的过程。



在这个信号转换的过程中,只是改变了信号传输形式,驱动板并不能改变信号的分辨率和刷新率。

比如说,从HDMI接口进来的是1080p,那么从EDP接口出去的也是1080p,最终在显示面板上呈现的画面也是1080P。

而如果面板支持的分辨率上限达到了4K,但因为进入面板的视频信号是1080P,最终看到的画面也只有1080P。

四、驱动板的基本功能

电力供应:它像是液晶屏的电源适配器,把外部的电流转换成液晶屏能用的电力,如5V或12V。

接收信号:它就像一个中间人,把电脑或手机发来的图像和视频信号接收下来。

常见的输入接口包括:HDMI、VGA、USB-C

信号转换:这个中间人不仅接收信号,还会把这些信号翻译成液晶屏能理解的语言。

常见的输出接口包括:LVDS、RGB、MIPI、eDP

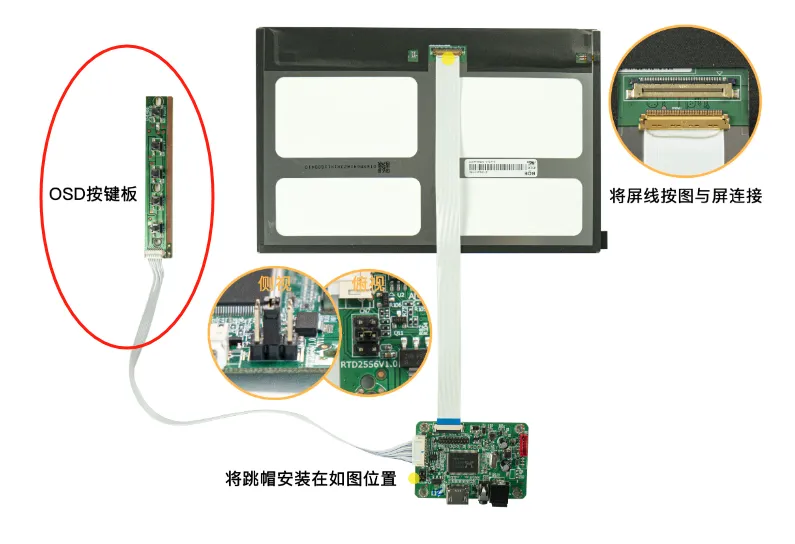

背光控制:它还控制液晶屏的背光亮度,保证画面清晰明亮。通常可以用OSD按键板控制。

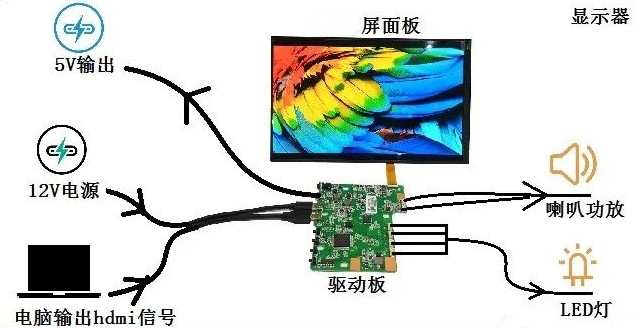

驱动板在显示器内部起到集成与显示的作用。液晶屏驱动板的集成,就是通过输出的各种接口,连接显示器内部的每个模块,比如喇叭功放,按键控制,led灯带,触摸板,电池供电等等。

驱动板最主要的就是显示作用,也就是驱动屏幕显示画面。最简单的驱动板只有一个输入和输出接口,用来接收并且输出显示信号点亮屏幕。



五、什么时候需要驱动板

1、使用裸屏时

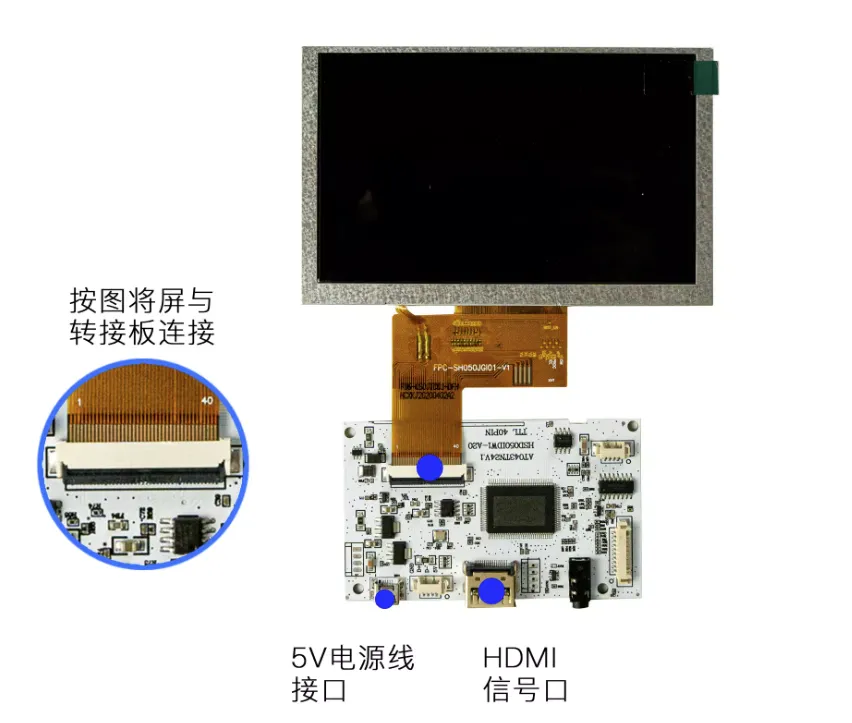

如果你有一个没有内置驱动电路的裸液晶屏(例如从液晶显示屏厂家处直接购买的LCD面板),你需要一个驱动板来使其工作。裸屏通常只包含显示面板本身,没有任何信号处理或电源管理功能。


2、添加触控功能

如果你的液晶屏具有触控功能,驱动板还可以处理触控信号,将用户的触摸操作传输到主机设备。

3、提供电源管理

驱动板可以为液晶屏和其他相关组件提供稳定的电源管理,确保整个系统的稳定性和可靠性。

4、主板上没有对应的液晶屏接口

如果主板上没有直接支持液晶屏的接口(如LVDS、EDP、MIPI等),需要使用液晶屏驱动板。驱动板可以将主板上的其他接口(如HDMI、VGA、DVI等)的信号转换为液晶屏可接受的信号格式。

六、怎么选择驱动板

选择液晶屏驱动板时,需要考虑多个因素,以确保驱动板能够与液晶屏和应用场景完美兼容。以下是选择驱动板时应注意的主要方面:

1、液晶屏的规格

分辨率:确保驱动板支持液晶屏的分辨率(例如1080p、4K)。

尺寸:驱动板应适配液晶屏的尺寸,如10.1英寸、15.6英寸等。

刷新率:驱动板要能支持液晶屏的刷新率,如60Hz、120Hz等。

2、接口类型

输入接口:确认驱动板的输入接口与信号源设备兼容(如HDMI、VGA、DVI、DisplayPort、LVDS、eDP)。

输出接口:确保驱动板的输出接口与液晶屏接口兼容。

3、电源要求

电压和功率:驱动板的电源输入应与液晶屏和应用场景的电源要求匹配。

4、功能特性

图像处理:驱动板是否支持图像优化功能,如色彩校正、对比度调整等。

背光控制:驱动板是否提供背光亮度控制功能,以适应不同的光照环境。

5、兼容性

主控芯片:驱动板的主控芯片(如TCON芯片)是否与液晶屏兼容。

触控功能:如果液晶屏带有触控功能,确保驱动板支持并能处理触控信号。

6、 使用环境

温度范围:驱动板的工作温度范围应适应应用场景,如室内、室外、工业环境等。比如0~50℃的驱动板就不适合户外极低温使用。

假设你正在为一款15.6英寸1080p液晶屏选择驱动板:

分辨率和尺寸:确保驱动板支持1080p分辨率和15.6英寸尺寸。

接口类型:如果液晶屏使用LVDS接口,同时你需要连接的设备是HDMI输出,那么驱动板必须具备HDMI输入和LVDS输出。

电源要求:确认驱动板支持液晶屏所需的电压,如5V或12V电源。

功能特性:驱动板应具备背光控制功能,以便调节屏幕亮度。

兼容性:检查驱动板是否兼容液晶屏的TCON芯片,并支持触控功能(如果有)。

使用环境:确保驱动板在预期的工作温度范围内能够稳定运行。

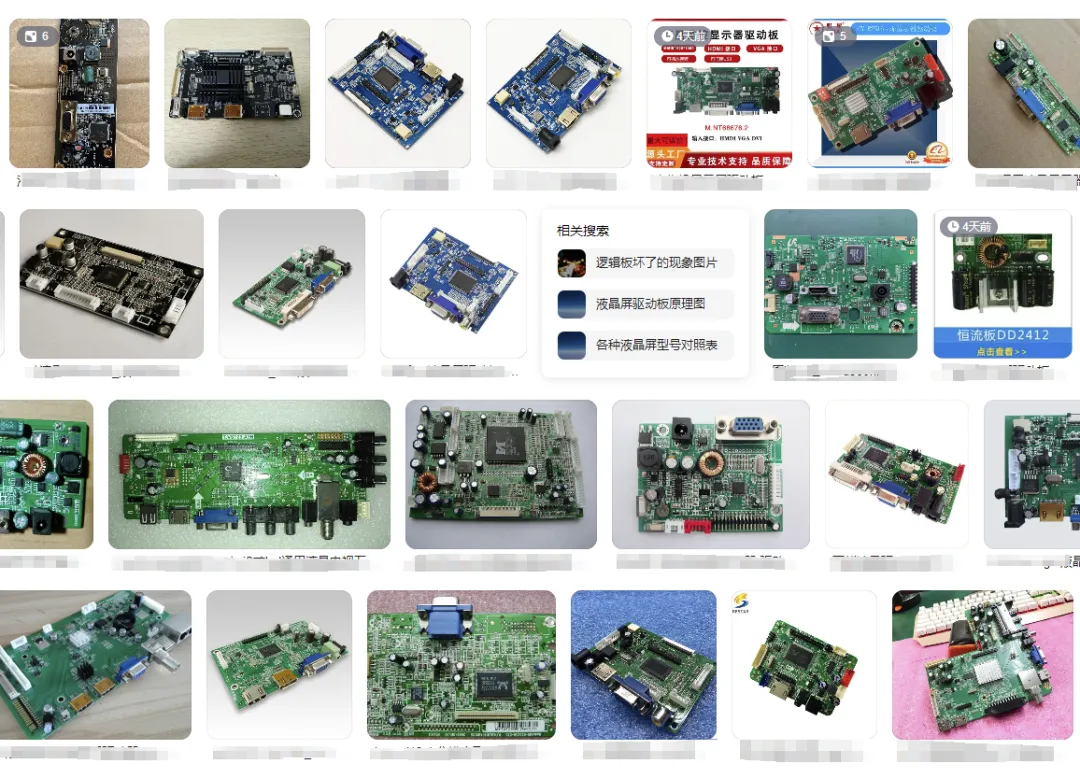

液晶屏驱动板用于各种显示器,如便携显示器、医疗显示屏、工控机显示器等。常见的显示方案对应屏幕面板尺寸一般在5-32寸不等,分辨率通常为1080p、2K或者4K,当然也有一些特殊分辨率如1280*800、2160*600等。

总结

选择液晶屏驱动板时,需要全面考虑液晶屏的规格、接口类型、电源要求、功能特性、兼容性、使用环境等因素。
