作为电子工程师或采购人员，面对一份液晶屏模组规格书时，你是否曾感到无从下手?密密麻麻的参数表格、专业术语让人眼花缭乱。

今天，我们就来拆解这个难题，让你3分钟掌握阅读液晶屏规格书的关键要点!它将成为你选型、设计电路和驱动开发的强大工具。

赛时达是液晶显示模组源头提供商，所以本文将以我们赛时达15.6英寸液晶模组为例子讲解。

一、基础：液晶屏规格书6大核心参数

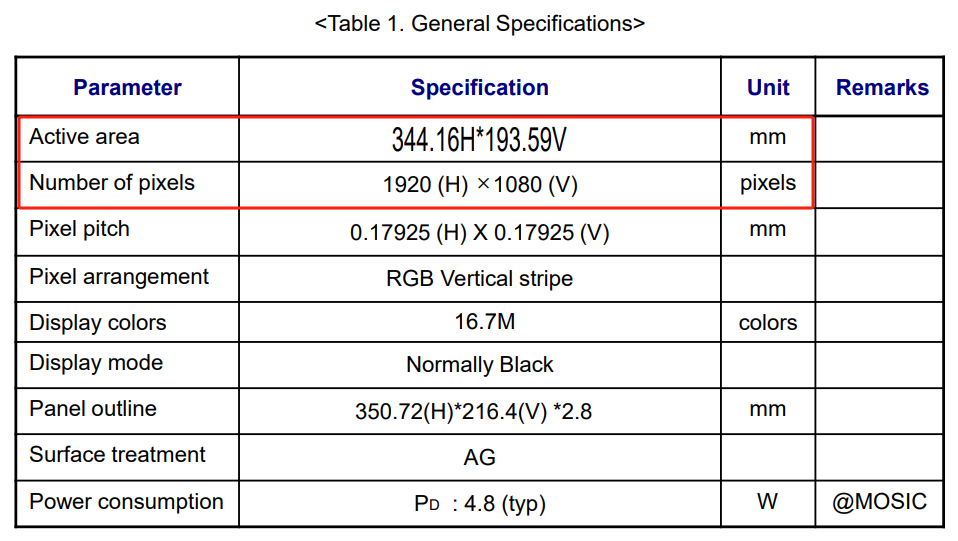

1、屏幕尺寸Active Area：通常以对角线长度(英寸)表示。例如，10~11 英寸屏幕通常用于平板，15.6 英寸常见于游戏本和办公本，27~32 英寸用于显示器。确认尺寸后，你可以判断屏幕是否符合设备设计需求。

2、分辨率Number Of Pixels：分辨率直接影响显示清晰度。常见的规格如1920*1080表示全高清。屏幕分辨率高，显示图像更细腻。

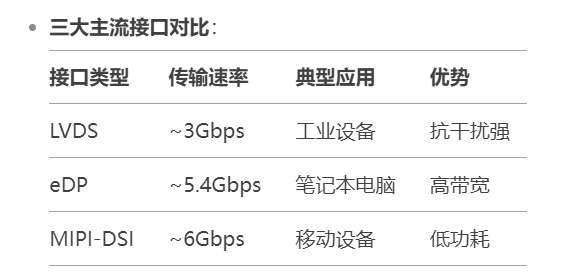

3、接口类型Interface：不同设备使用不同接口，常见的有MIPI、EDP和LVDS等。确认屏幕接口和主控是否兼容。如LVDS适合工业应用。

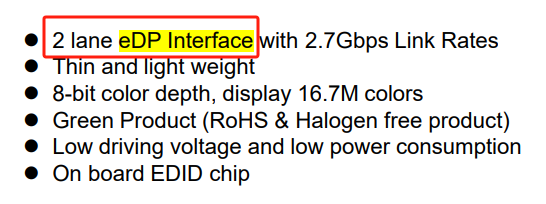

我们赛时达的液晶显示模组接口主要有EDP 和 LVDS这两种。13.3英寸，15.6英寸使用EDP;21.5英寸用LVDS接口。

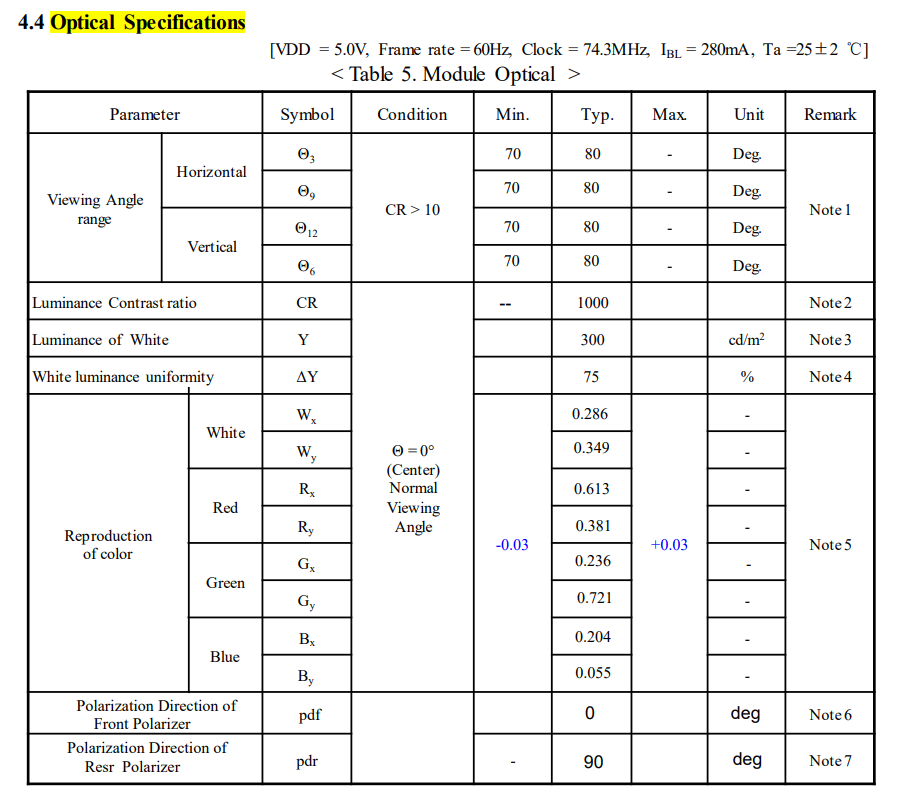

4、光学性能Optical Specifications：决定显示品质的三大关键指标。亮度、色深和对比度直接影响显示效果。

亮度(Luminance)

核心作用：决定屏幕在环境光下的可视性

典型应用值：

▶ 室内常规使用：250-300cd/m²

▶ 半户外环境：400-500cd/m²

▶ 全户外显示：≥1000cd/m²(需搭配防眩光处理)

色深(Color Depth)

技术规格：

▶ 6-bit(262K色)：入门级显示

▶ 8-bit(16.7M色)：主流中高端配置

▶ 10-bit(1.07B色)：专业影像处理需求

实际影响：色深越高，色彩过渡越平滑，避免色带现象

对比度(Contrast Ratio)

测量标准：

▶ 静态对比度：≥1000:1(IPS面板典型值)

▶ 动态对比度：可达百万级(需注意营销数据)

显示效果：高对比度带来更纯净的黑色表现和更鲜明的层次感

选型建议：医疗影像等专业领域建议选择≥500cd/m²亮度+10-bit色深组合，而工业HMI界面采用300cd/m²+8-bit即可满足大多数需求。对比度参数需注意测试条件(ANSI标准更可靠)。

5.供电电压：确认所需电压是否与电源设计兼容，避免电压不符导致屏幕无法启动或损坏。常见的供电电压包括3.3V、5V等。

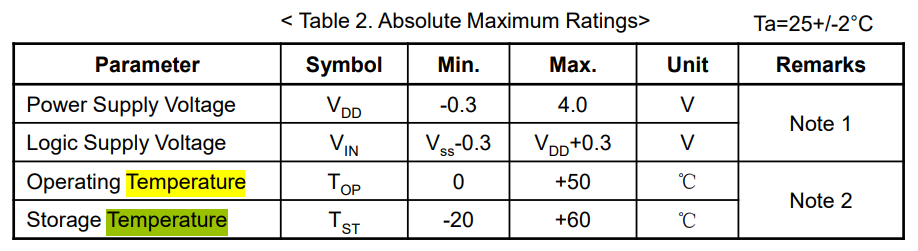

6、工作温度范围Temperature：屏幕的工作温度决定其是否适用于特定环境。确保屏幕在设备预期的工作温度下能正常工作。

工作温度：

▶ 商用级：0~50℃

▶ 工业级：-20~70℃

存储温度：通常比工作温度范围宽20℃。

选型建议：先根据这6项参数快速筛选出候选型号，再深入评估其他技术细节，可节省70%的初期评估时间!

二、进阶：从参数到设计的实战指南

掌握基础参数只是第一步，真正的专业能力体现在如何将这些参数转化为实际设计方案。以下是工程师的进阶设计要点：

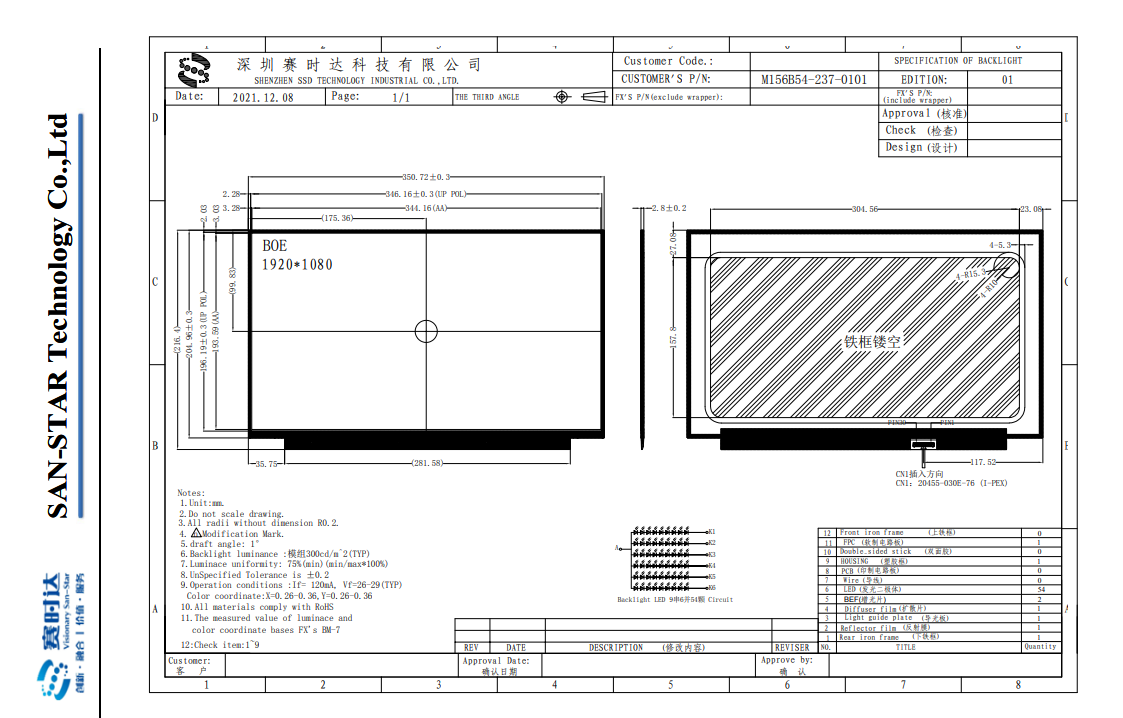

1、机械尺寸和结构Mechanical Drawing：了解屏幕的外形尺寸和安装孔位，这将帮助你决定屏幕能否适配设备。检查有效显示区域和屏幕厚度，确保它适合你的产品外壳。

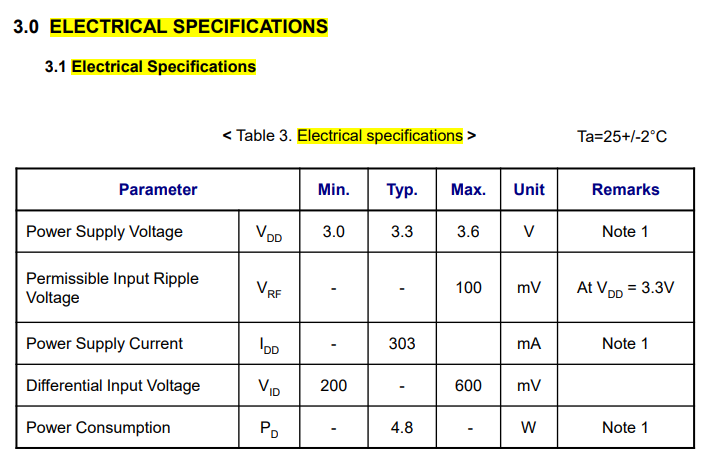

2、电气特性ELECTRICAL SPECIFICATIONS：除了供电电压，电流和功耗也要重点关注。例如，规格书会提供典型功耗值，如300mW，这对于电池供电的设备尤为重要。还需查看最大功耗，以确保设计能提供足够的电源。

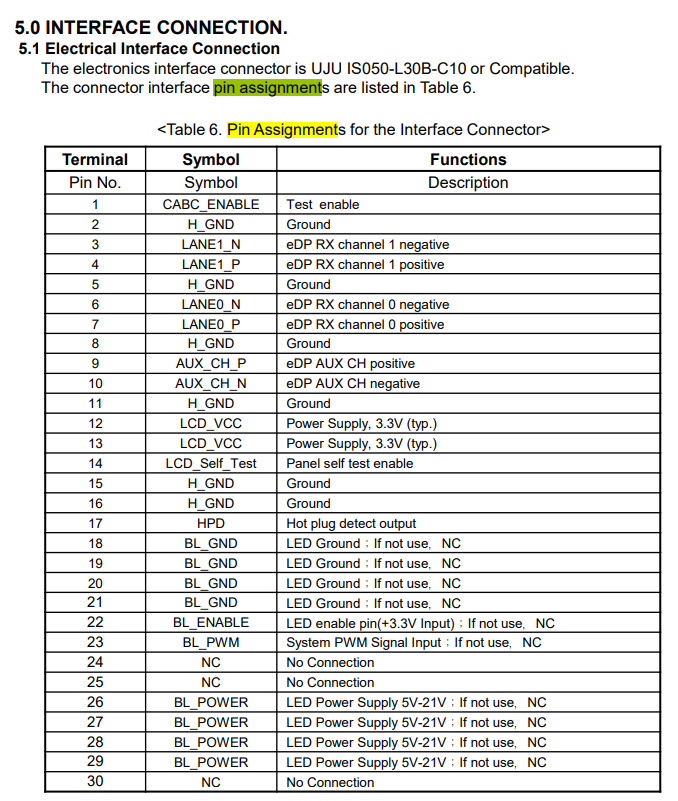

3、接口定义Pin assignment：规格书会明确列出每个引脚的功能，这些信息决定了屏幕如何与主控进行连接，是否需要电平转换等。

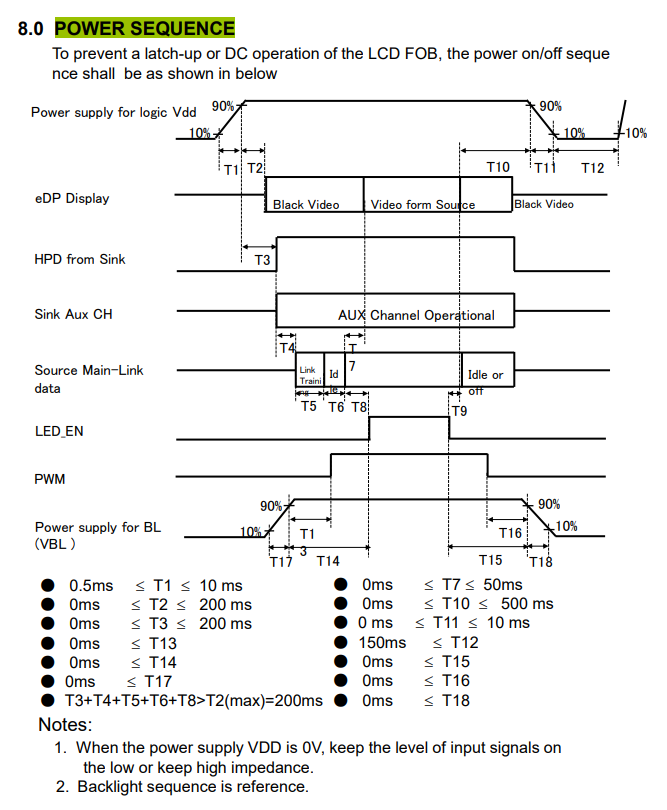

4、上下电时序参数Power ON/OFF Sequence ：上下电时序包含像素时钟(Pixel Clock)和同步信号(Sync Signals)时序，直接影响屏幕的刷新和图像显示稳定性。设计时需确保主控芯片的时序配置与液晶模组规格匹配，以避免显示异常或启动失败。

三、高阶：基于规格书做硬件设计和驱动开发

以下是关键步骤：

1、硬件设计：根据电气特性设计合适的电源电路，确保供电电压稳定。此外，还需要检查接口电平是否匹配，并设计合适的电平转换电路。确保背光LED电流稳定，并且符合规格书的要求。

2、接口连接：将规格书中定义的引脚(如数据线、复位引脚等)正确连接到主控上。使用示波器或逻辑分析仪检查信号波形，确保时序符合要求。

3、驱动开发：根据驱动IC型号(如HX8279)编写初始化代码，配置像素格式、显示模式等。规格书通常提供初始化命令和寄存器设置，确保按照规定顺序发送命令，成功启动显示。

4、初始化命令序列：部分规格书会提供上电初始化命令(需与主控驱动匹配)，根据初始化命令(如0x11退出休眠模式、0x29启动显示)设置寄存器。确保电源上电时，屏幕按正确的顺序初始化。

5、调试与验证：开发完成后，使用示波器检查时序是否符合规格书要求。如果图像不正确，检查初始化命令是否完整，电源时序是否满足要求。

假设你已完成电路设计，设计屏幕的初始化流程，并准备编写初始化代码。根据规格书完成以下步骤：

1、启动复位引脚，等待10ms，然后拉高复位。

2、配置寄存器，发送屏幕初始化命令(如退出睡眠模式、设置像素格式等)。

3、启动显示，检查图像是否正常显示。

通过上述步骤，你能够根据规格书配置硬件并开发驱动程序，实现屏幕的成功点亮。

四、常见陷阱与注意事项

即使熟悉规格书，也常常会遇到一些常见问题及注意事项：

1、亮度单位：确认规格书中亮度单位为 cd/m²(尼特)，避免与 FL(英尺朗伯)混淆。

2、接口协议：主控需兼容规格书中的接口版本，防止版本不匹配。

3、温度范围：工作温度范围是设备运行时的环境条件，存储温度通常指未通电时的环境条件。区分这两个范围，避免因环境问题导致屏幕故障。

通过这份快速指南，相信你已经对液晶屏规格书的核心参数和设计要点有了清晰的认识。

无论是基础选型还是深度定制开发，抓住这些关键信息，就能快速匹配您的需求，助力你轻松玩转液晶屏选型与设计!
